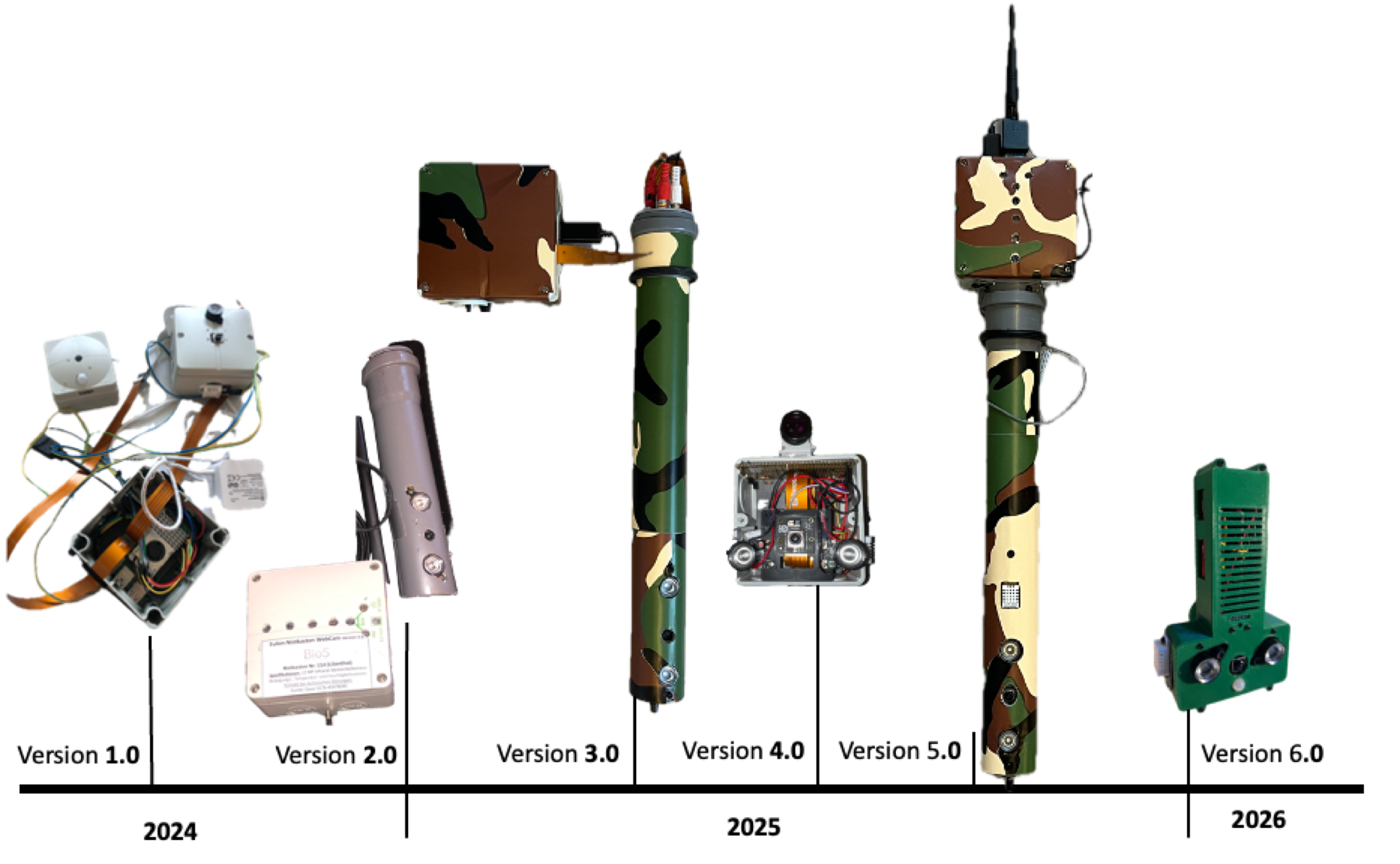

Die Abbildung zeigt die verschiedenen bisher gebauten Kameramodelle:

Version 1.0: Zwei Kameras, die im Nistkasten installiert wurden. Eine Kamera (12 MP NoIR) war an der Decke im Hauptraum angebracht. Die Installation an der Decke des Nistkastens war vom Blickwinkel nicht optimal. Die andere Kamera war auf das Einflugloch gerichtet, was aber auch wenig gebracht hat.

Version 2.0: Kameramodul (12 MP NoIR) in einem kurzen PVC-Rohr (20 cm) zusammen mit dem Temperatur- und Luftfeuchtesensor eingebaut. Das Kamera-Rohr wurde dann durch ein Loch im Deckel des Nistkasten von oben eingeführt.

Version 3.0: PVC-Rohr deutlich länger (45 - 50 cm). Raspberry Pi 5 und Kameramodul und Sensoren in zwei getrennten Gehäusen.

Version 4.0: Alle Komponenten in einem kleinen Schaltgehäuse auf Basis eines günstigeren Raspberry PI Zero 2. Diese Version war allerdings nie im Einsatz.

Version 5.0: Raspberry Pi 5. Hier sind beide Komponenten verbunden. Vorteil: es liegen keine Kabel frei.

Version 6.0: Basis Raspberry Zero 2. Alle Komponenten (Kameramodul, DHT22, CO2-Sensor, IR-LEDs, Digital-Mikrofon, Bewegungssensor) befinden sich in einem selbst entworfenen 3D gedruckten Gehäuse.

Im Einsatz sind aktuell nur die neueren Versionen 5.0 (CAM 1.) und 6.0 (CAM 4.)

Version 5.0

Die Eulen-Webcam der Version 5.0 wurde auf Basis eines leistungstarken Raspberry Pi 5 realisiert.

Die Unterbringung des Raspberry PI 5 und der IR-LED Steuerung erfolgte in einem Elektro-Schaltkasten (IP 54/65) mit einer Größe von 11 x 11 cm. Der Kasten ist ca. 6 cm hoch, was ausreicht, um alle notwendigen Teile für die Steuerung der Eulen-Kamera, inklusive Raspberry unterzubringen.

Der Schaltkasten mit dem Raspberry wurden oben mit dem PVC Rohr verbunden so das die Anschlusskabel vom Raspberry in das Rohr gelegt werden können.

Das Kamera Modul (Modul 3 Wide mit 12 MP Non IR), die beiden IR-LEDs und die Sensoren für CO2, Temp-Luftfeuchte, und die beiden Mikrofone (eines für Live-Audio und eines für Video mit Ton) wurden in einem 42 cm langen PVC-Rohr untergebracht (siehe Abb.: 1.).

Abb. 1: Sicht auf die komplette Eulenkamera (Version 5.0) mit Steuereinheit und PVC-Rohr mit allen Sensoren. Bei diesem Modell ist noch ein zweites „Außenkamera“-Modul angeschlossen.

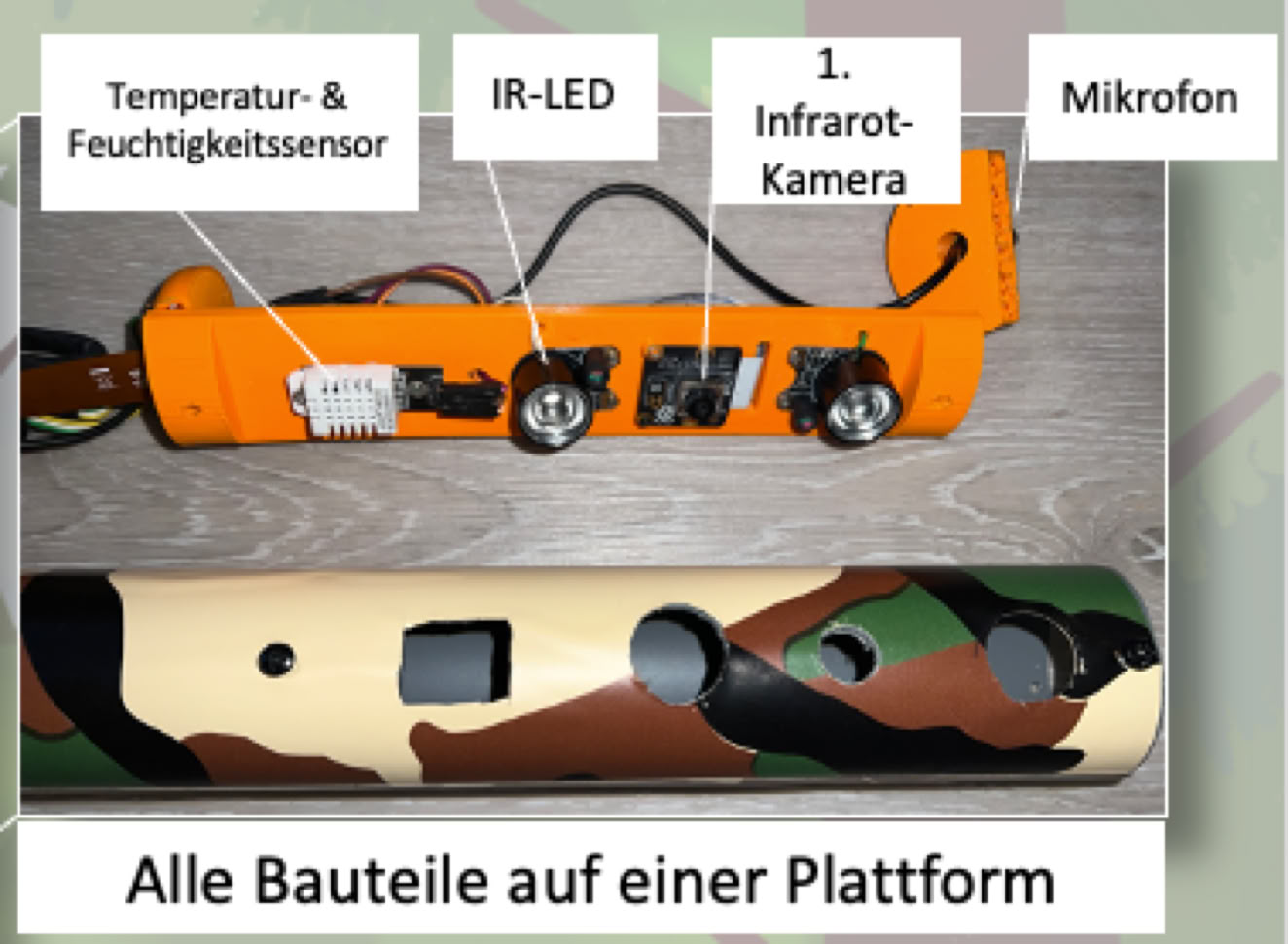

Abb. 2: Die Kamera, das Mikrofon und der Temperatur- Luftfeuchtesensor wurden auf einer 3D-gedruckten Plattform montiert, die man einfach in das Rohr von oben einschieben kann.

Version 6.0

Abb. 2: Übersicht über alle Teile der Eulen-Webcam. Am Raspberry Pi (im Schaltgehäuse) mit den Komponenten:

- WLAN-Antenne mit Verstärker

- Motion Sensor (Infrarot)

- Netzteil für die Stromversorgung

- Kamera Kabel und Kamera-Modul

- Steuerung IR-LEDs

- Mikrofon

Eine Liste mit allen für den

Aufbau benötigen Teilen findet sich HIER

Versionen der Eulenkameras
